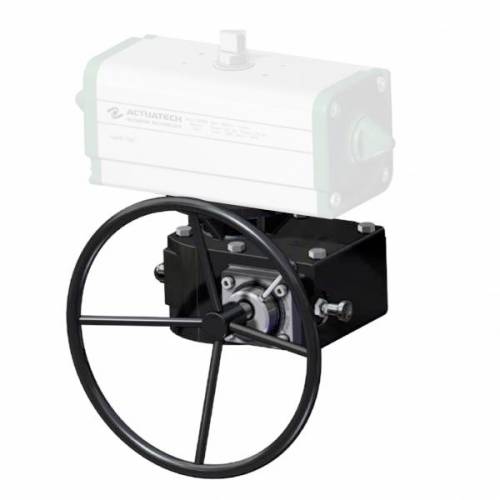

Reductor de hierro fundido con volante que se puede desconectar

CARACTERÍSTICAS PRINCIPALES
- Este operador ha sido estudiado para obtener una maniobra de emergencia, en válvulas controladas por un actuador neumático giratorio a 1/4 de giro, en caso de que se verifique una avería o faltara alimentación (aire comprimido). El operador se monta entre la válvula y el actuador neumático. Con el operador desconectado, el actuador controla directamente la válvula. El operador conectado permite la maniobra de emergencia arrastrando el actuador y, por consiguiente, el obturador de la válvula. Además, permite siempre la maniobra manual de la válvula si el actuador neumática fuese retirado para una posible sustitución o reparación.
- Grado de protección IP67
- Temperatura de funcionamiento -45°C +150°C

MATERIALES
- Cuerpo: Hierro fundido JS1030
- Rueda dentada: Hierro fundido esferoidal JS1030
- Tornillo sin fin: Acero C45/AISI 1045
- Eje: Acero
- Volante: Acero barnizado

DESCONEXIÓN

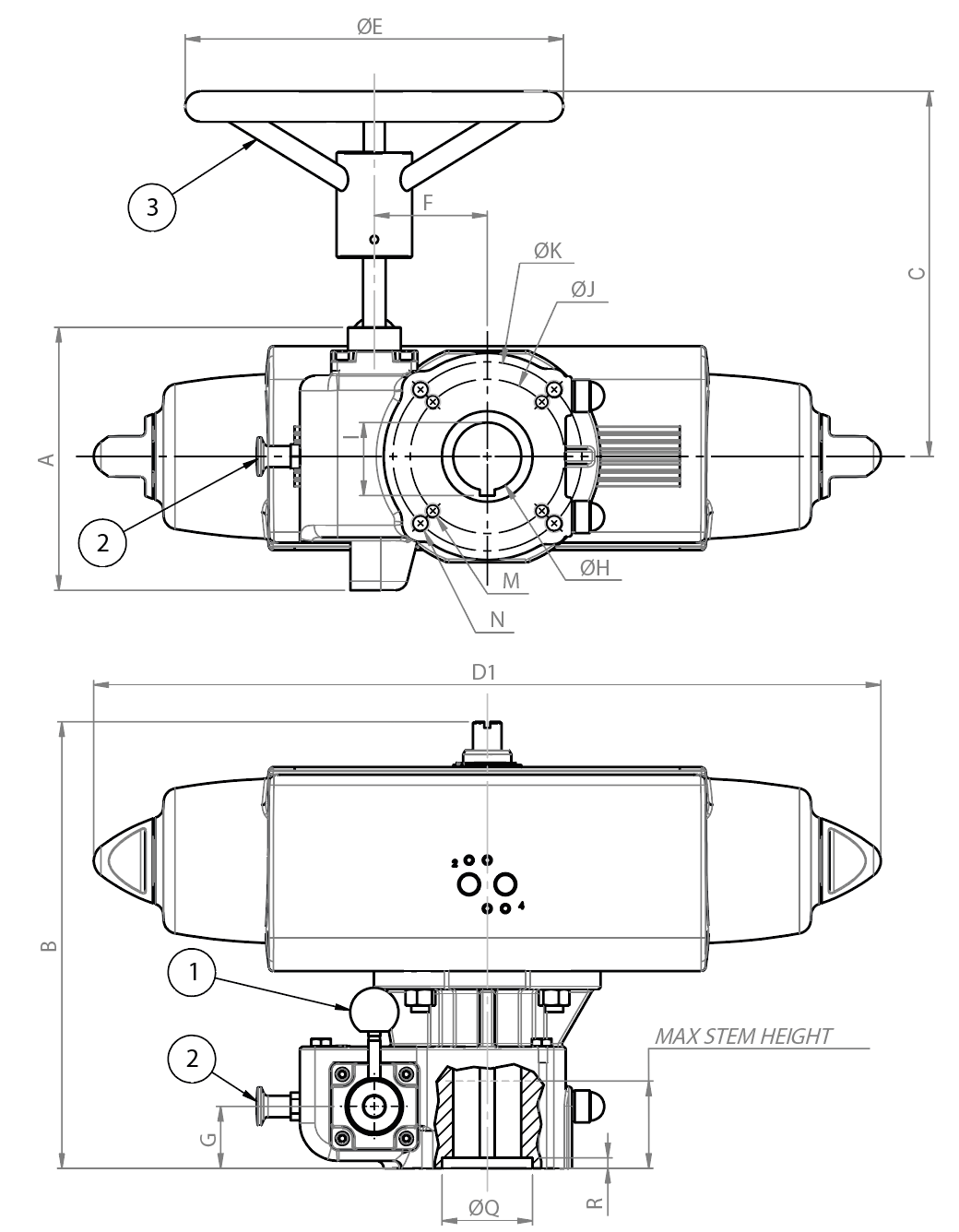

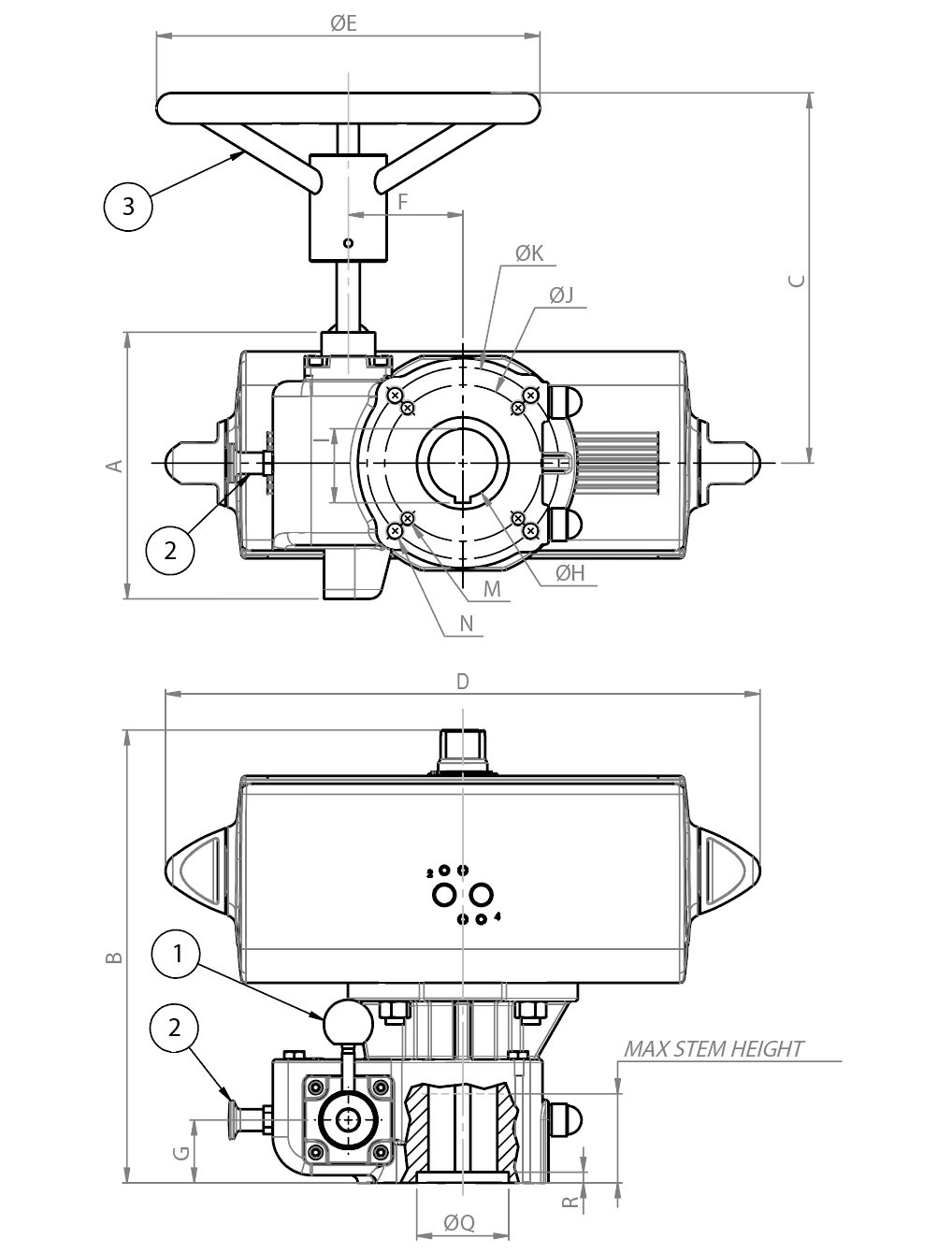

Tirar del pomo (2) hacia arriba y, al mismo tiempo, girar de la palanca (1) hacia abajo (sentido contrario a las agujas del reloj), mientras tanto soltar el pomo (2) y asegurarse de que vuelva a la posición inicial (hasta escuchar un clic), en este punto la palanca (1) no podrá girar más, el reductor está desconectado y el volante (3) gira libre.

CONEXIÓN
Para la conexión es necesario operar como se ha descrito anteriormente pero girando la palanca (1) desde abajo hacia arriba (sentido de las agujas del reloj); en este punto, el reductor está conectado y se puede manipular manualmente el volante (3).
