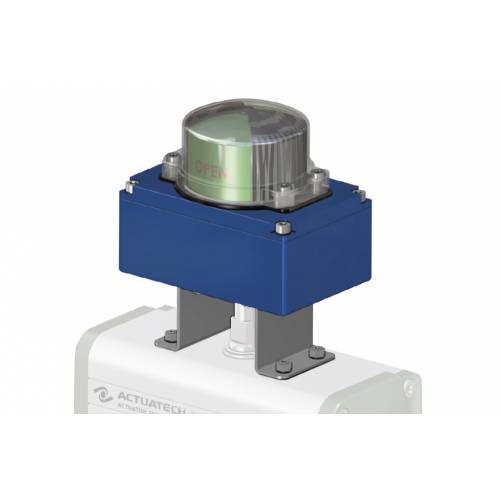

KSSF de aluminio con indicador visual

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3).
- Puede contener en su interior dos topes de señalización ya sea de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estrías en el eje portador sin necesidad de tornillos de fijación u otras herramientas.
- El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse los diagramas eléctricos).
- 2 conexiones eléctricas roscadas mediante abrazadera del cable.
- Temperatura de funcionamiento:
de -40°C a +80°C (estándar);
de -25°C a +70°C para el tope con código "23" y "73";
de -25°C a +80°C para el tope con código "75".
- Grado de Protección: IP 67.

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión revestido con polvo de poliéster*.
- Indicador: policarbonato resistente UV e ignífugo clase V0.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

*Bajo pedido también en acero inoxidable CF8M.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido.
- Certificado hasta SIL 3

TIPOS DE TOPES CONTENIDOS EN LAS CAJAS KSSB- KSSF

CÓDIGO*	DESCRIPCIÓN	VERSIÓN	CONEXIÓN ELÉCTRICA
01	Microinterruptores electromecánicos SPDT con contactos plateados (CHERRY) Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (Carga resistiva)	Estándar
03	Microinterruptores electromecánicos SPTD con contactos dorados (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA	Bajo pedido
1F	Microinterruptores electromecánicos DPDT con contactos plateados, (cada leva acciona 2 microinterruptores SPDT  simultáneamente) (CHERRY) Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA	Bajo pedido
23	Microinterruptores de proximidad amplificados 3 cables NO P+F NBN4 12GM50 E2, PNP 10÷30 Vdc; 200 mA	Bajo pedido
73	Microinterruptores de proximidad amplificados 3 cables PNP NO P+F NBB2 V3 E2, 10÷30 VDC; 100 mA - corriente de funcionamiento 0 - 100 mA	Bajo pedido
75	Microinterruptores de proximidad amplificados IFM IS 5026, 2 cables 5÷36 Vdc; 4÷200 mA	Bajo pedido
T0	Señal analógica 4-20 mA. Alimentación 13÷30 Vcc, linealidad +/- 0,5% de la escala completa. Acción directa o inversa Lógica de proceso según ASIC-CMOS.	Bajo pedido

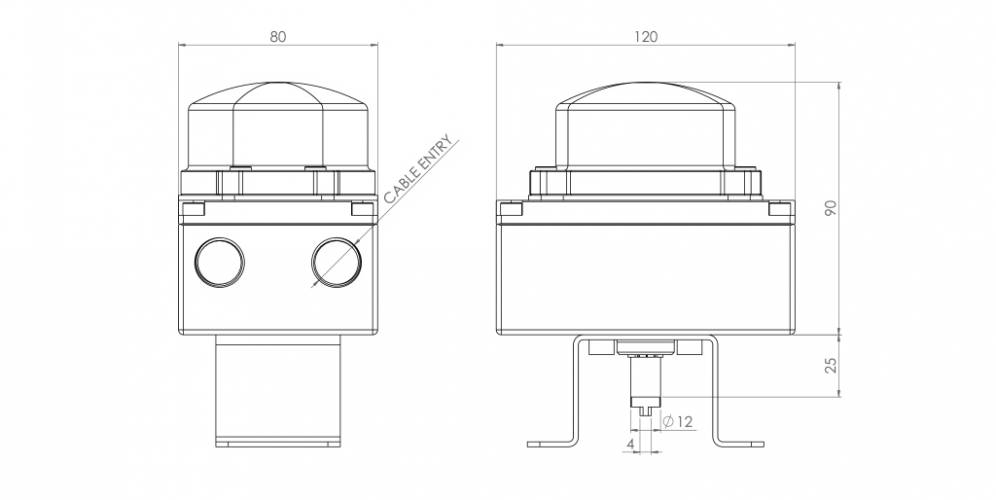

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE
KSSB - KSSF
