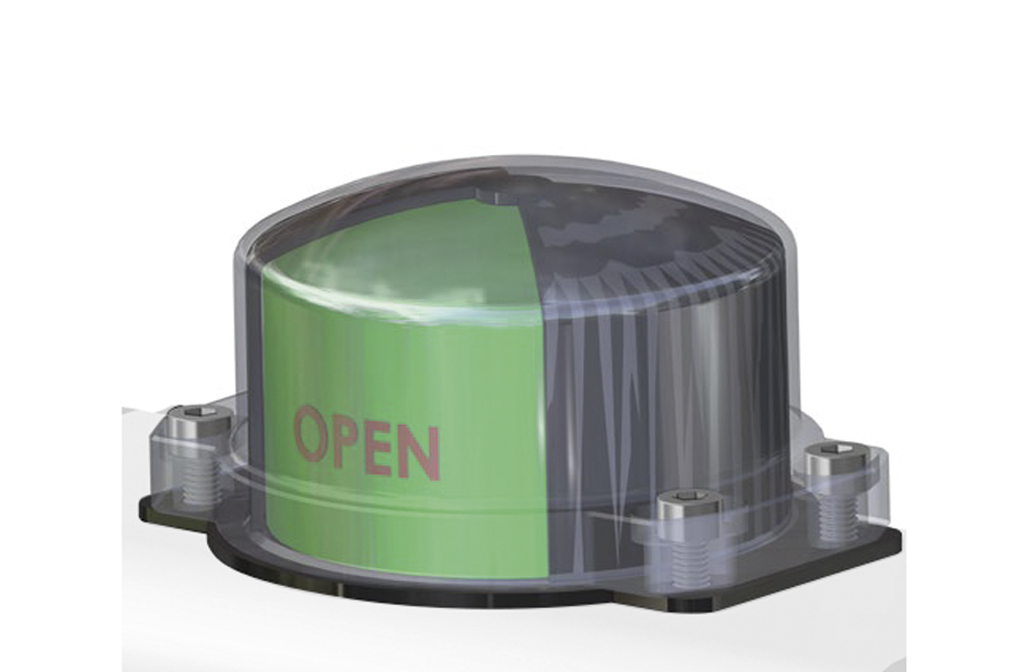

DESCRIPCIÓN Ejecución tipo semáforo con sectores verdes y rojos en policarbonato. Montaje directo para actuadores de conformidad con VDI/VDE 3845.

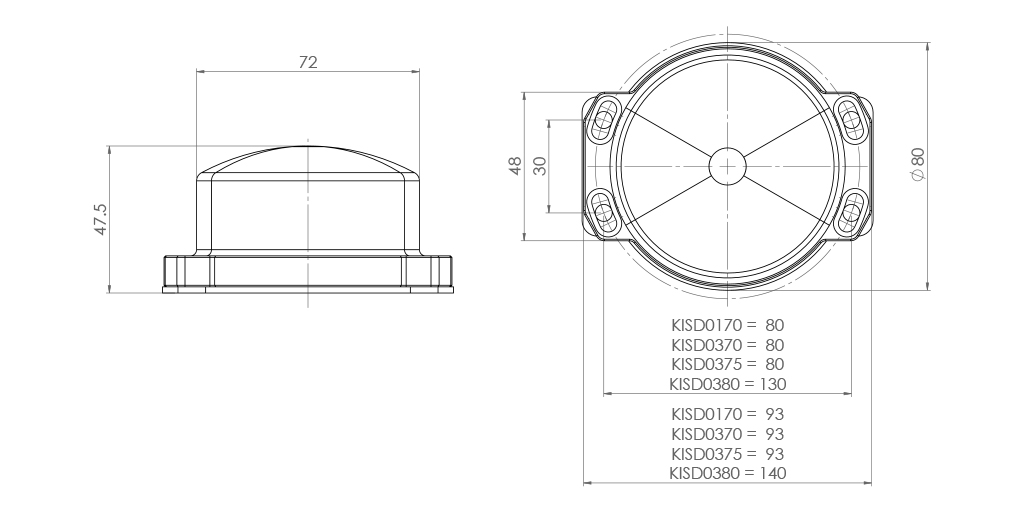

TABLA DE DIMENSIONES Indicador tipo semáforo NAMUR
Actuador
GD15 ÷ GD120
GD180 ÷ GD240
GD360 ÷ GD1920
GD 2880 ÷ GD 8000
Actuador
GS15 ÷ GS60
GS90÷GS240
GS180 ÷ GS960
GS 1440 ÷ GS 4000
CÓDIGO
KISD0170*
KISD0370
KISD0375
KISD0380
*El indicador sobresale del actuador
INDICADOR DE METAL

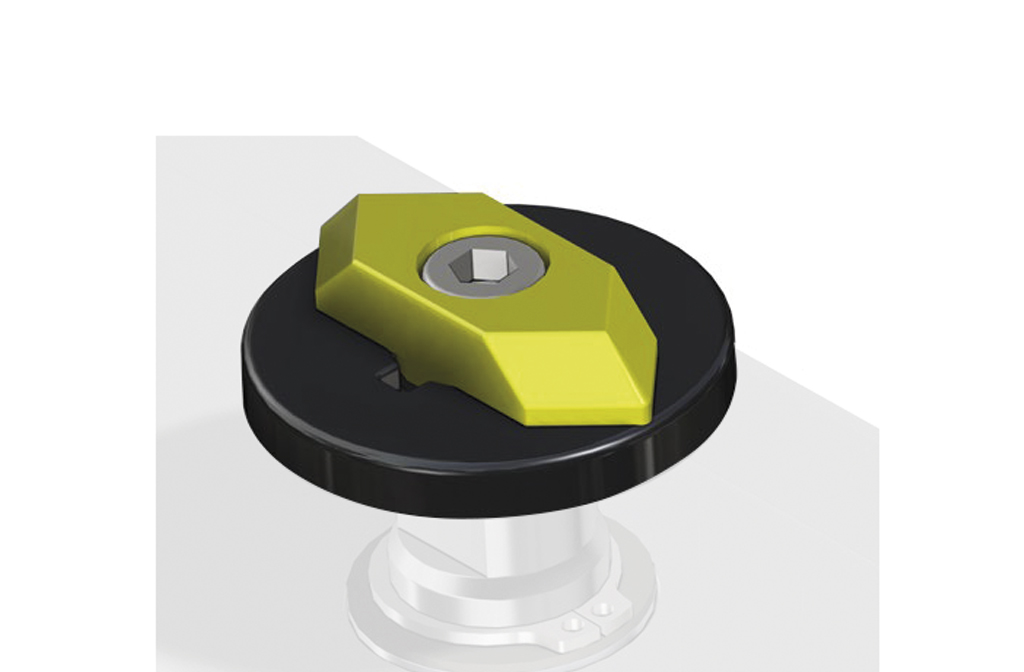

DESCRIPCIÓN Ejecución en metal: Disco de aluminio barnizado negro; flecha de aluminio barnizado amarillo. Nota. la flecha puede colocarse para señalizar las válvulas normalmente abiertas o normalmente cerradas.

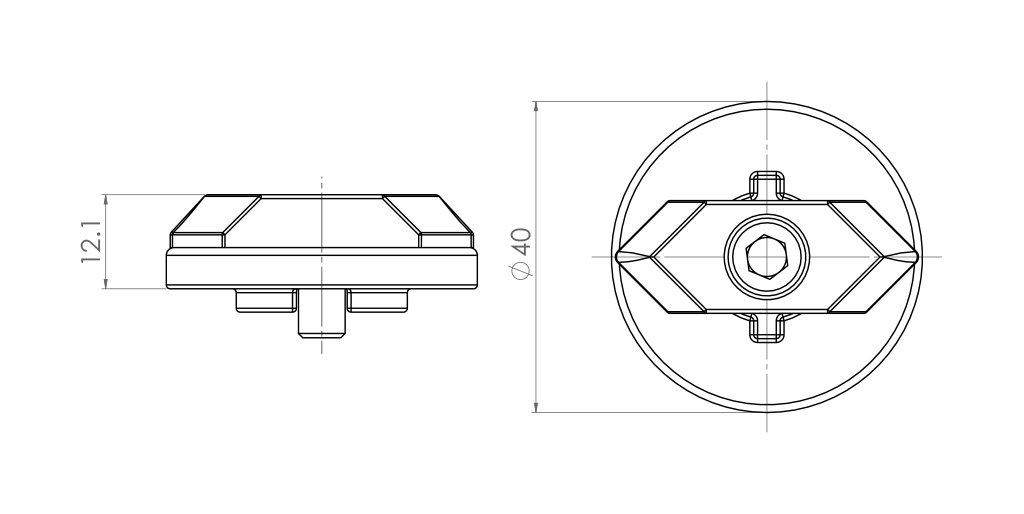

TABLA DE DIMENSIONES Indicador de metal NAMUR
Actuador
GD15 ÷ GD8000
Actuador
GS15 ÷ GS4000
CÓDIGO
KI01VR14
INDICADOR DE PLÁSTICO

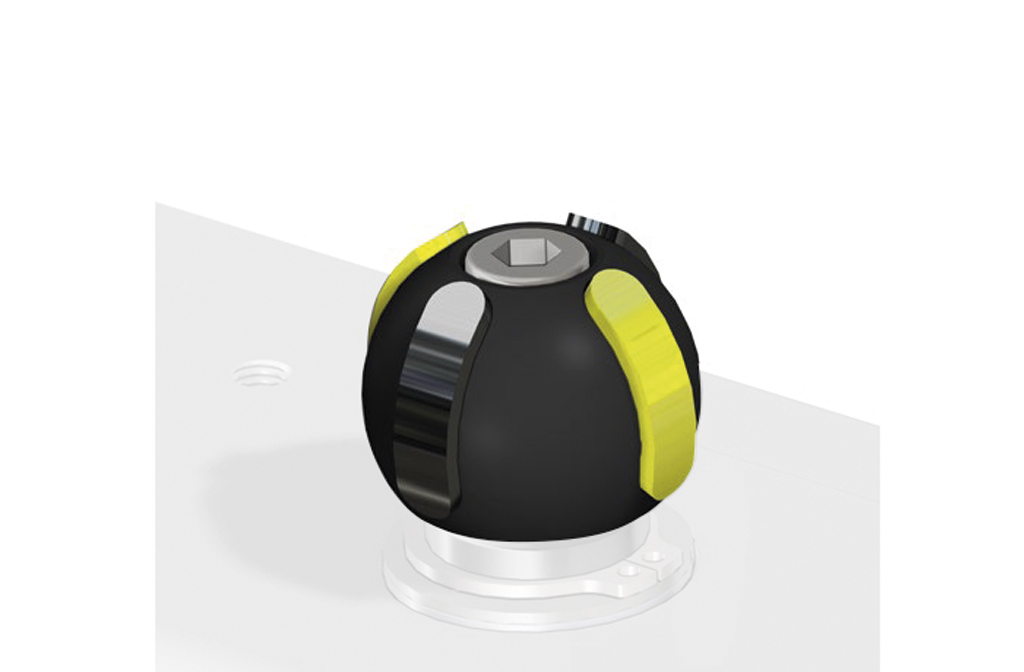

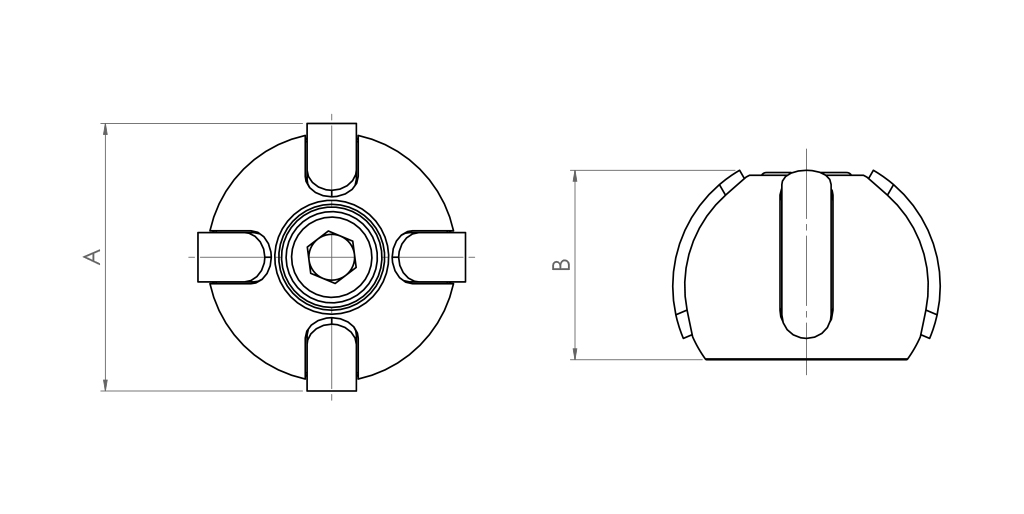

DESCRIPCIÓN Ejecución en plástico versión Namur: Esfera de material plástico negro; bandas indicadoras de material plástico amarillo. Nota. Las bandas se pueden combinar para señalizar válvulas normalmente cerradas, normalmente abiertas y válvulas de tres vías con esfera en “L” o“T”.
