KFN2 Tope neumático ATEX

II2GD

ATEX II 2 GD KIT + TOPE

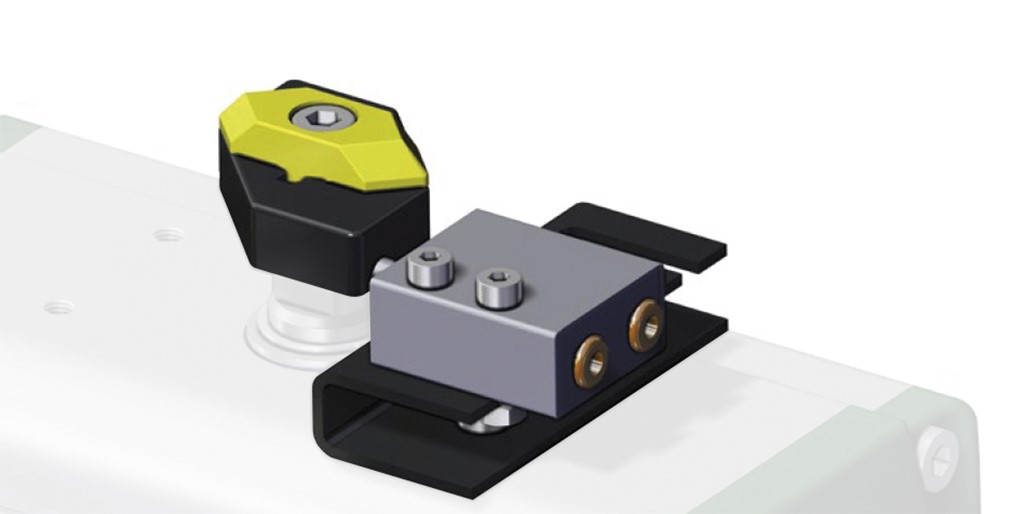

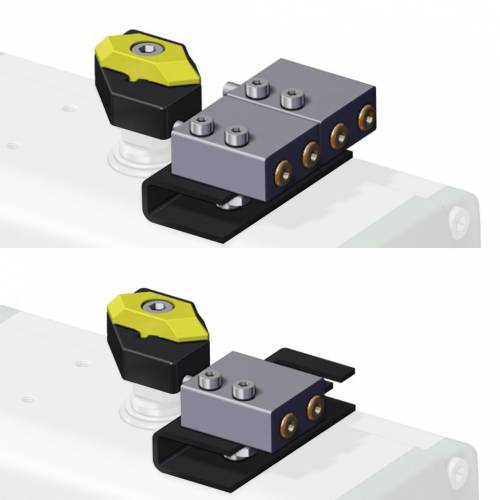

Ejemplo Kit con 1 Tope

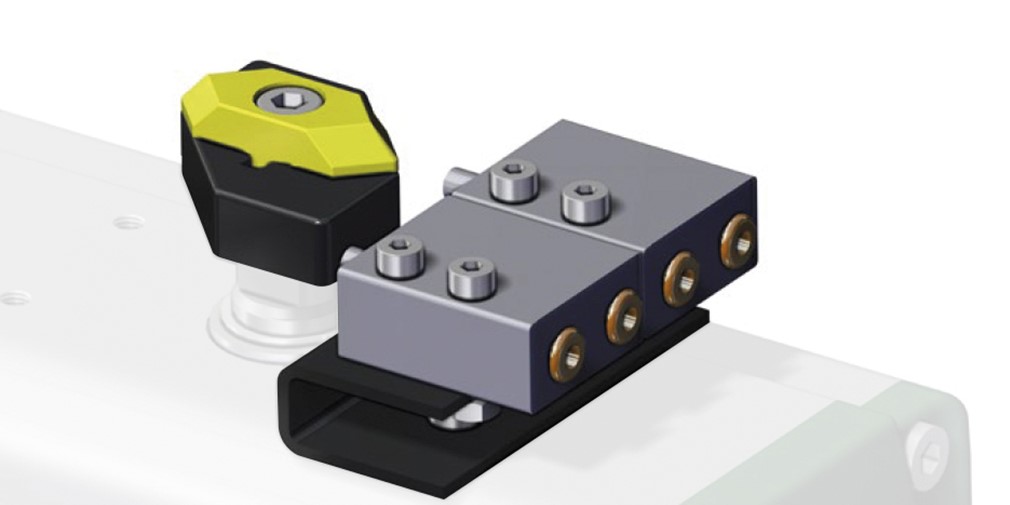

Ejemplo Kit con 2 Topes

TABLA DE CÓDIGOS - KIT + TOPE
Actuador
GD15÷GD120
GS15 ÷ GS60
GD180÷GD480
GS90÷GS240
GD720 ÷ GD1920
GS360 ÷ GS960
Código Kit con 1 Tope
KFN21015
KFN21120
KFN21720
Código Kit con 2 Topes
KFN22015
KFN22120
KFN22720

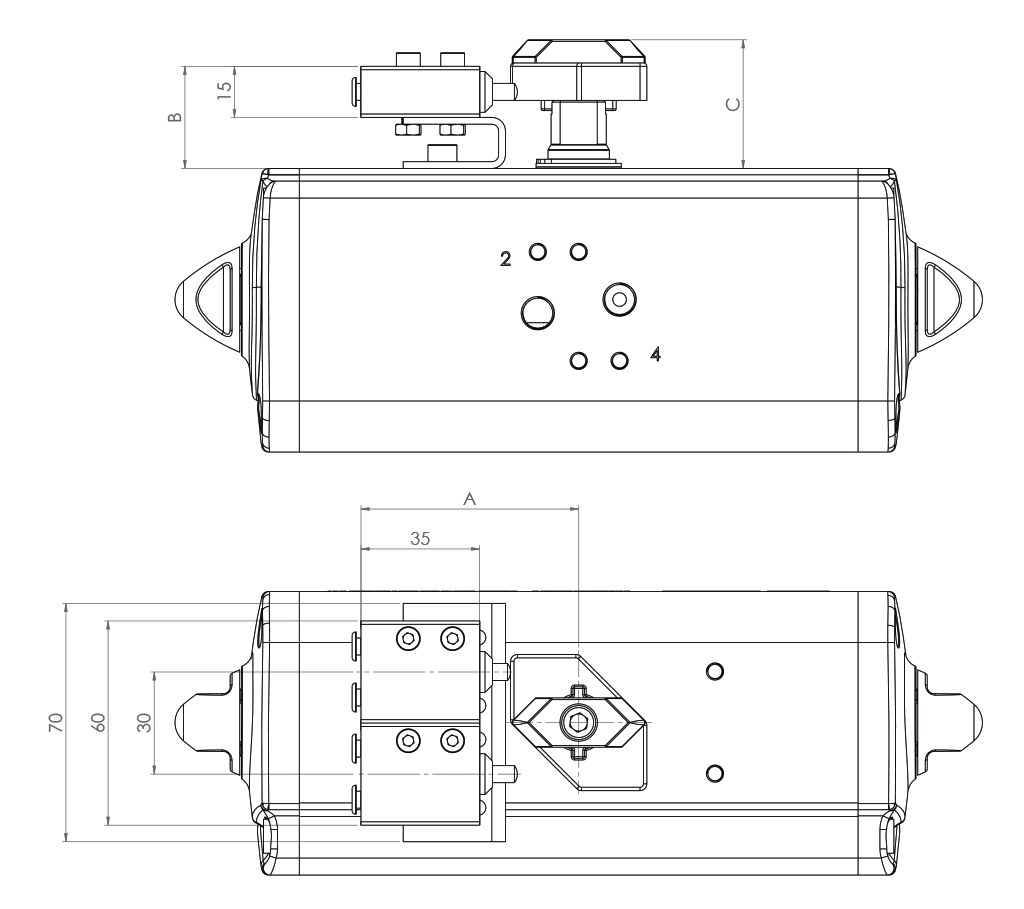

A mm.
606070
B mm.
32,5
4040
C mm.
384848
D mm.
607070

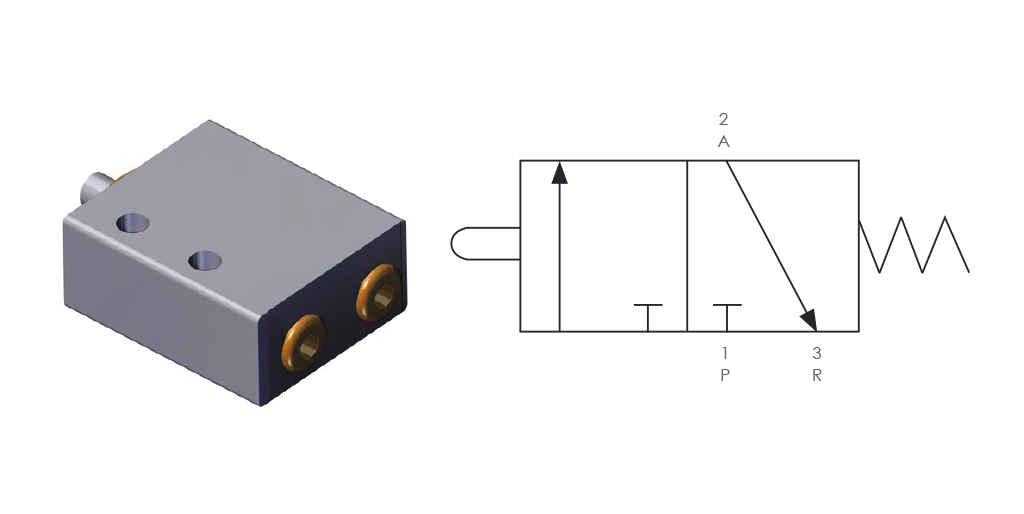

TOPE NEUMÁTICO ATEX - FP210000

TABLA DE CÓDIGOS - TOPE
Actuador
GD15÷GD120
GS15 ÷ GS60
GD180÷GD480
GS90÷GS240
GD720 ÷ GD1920
GS360 ÷ GS960
Código
FP210000
Código proveedor
VMW3501000100 (Metal work)

CARACTERÍSTICAS PRINCIPALES
- Tope neumático miniaturizado con conexiones de cartucho tubo ø4 y M5 (axiales o laterales)
- Temperatura de uso: de -10°C a +60°C
- Presión máx. de funcionamiento: 10 bar.
- Fluido de alimentación: aire filtrado y lubricado a la temperatura de 50°C máx.
- Capacidad de 6 bar. con Δp=1: 60 Nl/min.
- Diámetro del paso: 2,5mm.
- Conformidad ATEX II2GD.
- Se puede montar en modelos GD y GS con un kit compuesto por una placa fijada al cuerpo del actuador y por una leva montada en el eje del mismo.
