Actuador neumático efecto doble GD inox. 316 de barra

  • ventajas
  • características
  • dimensiones
  • materiales
  • especificaciones
  • accesorios
  • documentos

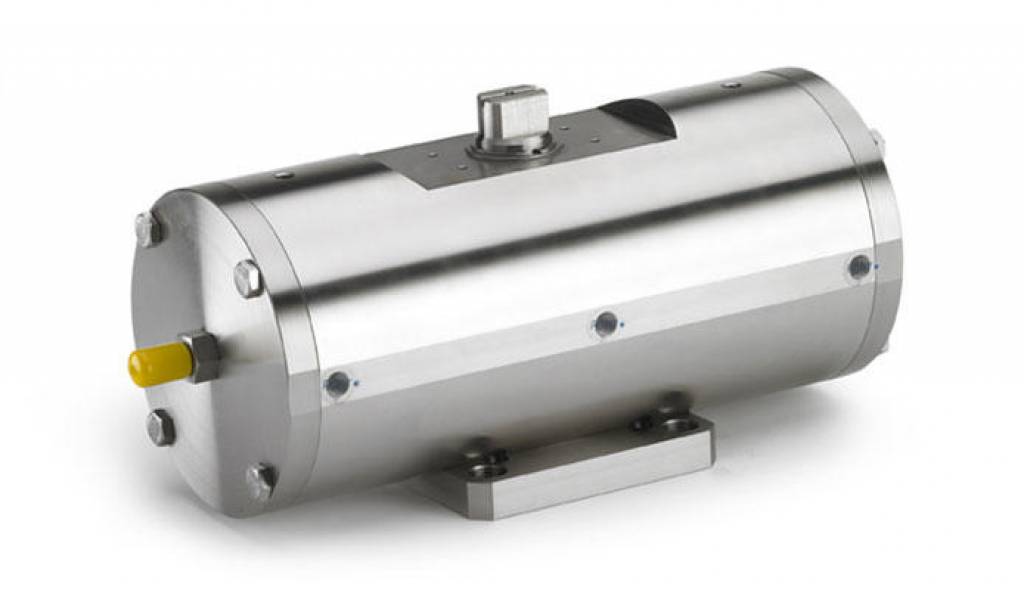

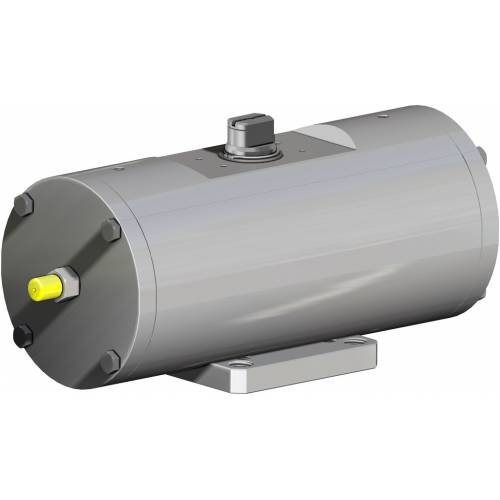

GD720-GD3840

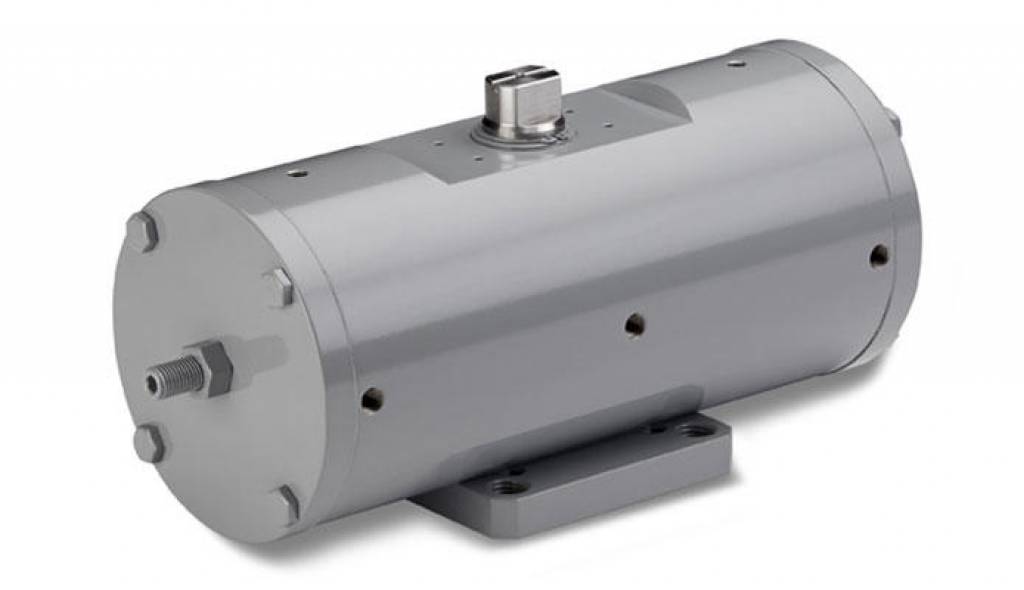

GD720-GD3840 (posibilidad de fabricar actuadores también de acero al carbono, con colores y detalles de barnizado bajo pedido)

1. Bandas de sellado y deslizamiento energizadas autolubricantes
Menor fricción entre pistón y cilindro
Se evita el pegado de la junta al cilindro incluso después de largos períodos de parada

2. Ranura, casquillo y enchufes con acero con dureza mayor a 50 HRC
Mayor resistencia a las fuerzas presentes dentro del actuador

3. Fricción a la rodadura entre la ranura y el pistón
Menor fricción

4. Yugo escocés con fricción a la rodadura (transformación del movimiento lineal en movimiento rotatorio mediante pistón y eje sin engranajes)
Menor fricción entre pistón y eje con el consecuente menor desgaste de las piezas
Momento de torsión potenciado en fase de apertura y cierre
Menor espacio con respecto a los actuadores piñón y cremallera con el consecuente menor espacio necesario
Menor peso con respecto a los actuadores piñón y cremallera (-30% Kg/Nm) con los consecuentes ahorros en la realización de la estructura del sistema
Menor consumo de aire con respecto a los actuadores piñón y cremallera (-40% aire cm³/Nm doble efecto y -20% aire cm³/Nm simple efecto) con la consecuente menor carga de trabajo del compresor o posibilidad de uso de compresor con dimensiones reducidas

5. Cilindro laminado
Menor desgaste de las tiras energizadas gracias a la baja rugosidad de la superficie (0,15 micron Ra)

Interfaz para electroválvulas NAMUR integrada por el GD15
No requiere ninguna placa de bornes adicional

Proceso productivo totalmente realizado en ACTUATECH
Máximo control en todas las fases de elaboración

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional garantizado

DATOS TÉCNICOS
Par desde 720 Nm a 1920 Nm
Brida de conexión: EN ISO 5211
F10 - F12 - F14 - F16
Cumple con EN 15714-3
Ángulo de rotación: 92° (-1°, +91°)
Momento de torsión: directamente proporcional a la presión de alimentación; ver tabla actuadores neumáticos GD catálogo general
In the code of standard version GD actuators, it is indicated the breakaway torque in Nm at 5,6 bar air supply.
Versión ATEX de conformidad con la directiva 2014/34/UE

CONDICIONES DE EJERCICIO

Temperatura: desde -20°C a +80°C
Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado
En caso de lubricación, utilice aceite no detergente compatible con los materiales internos de la versión del actuador que se esté utilizando

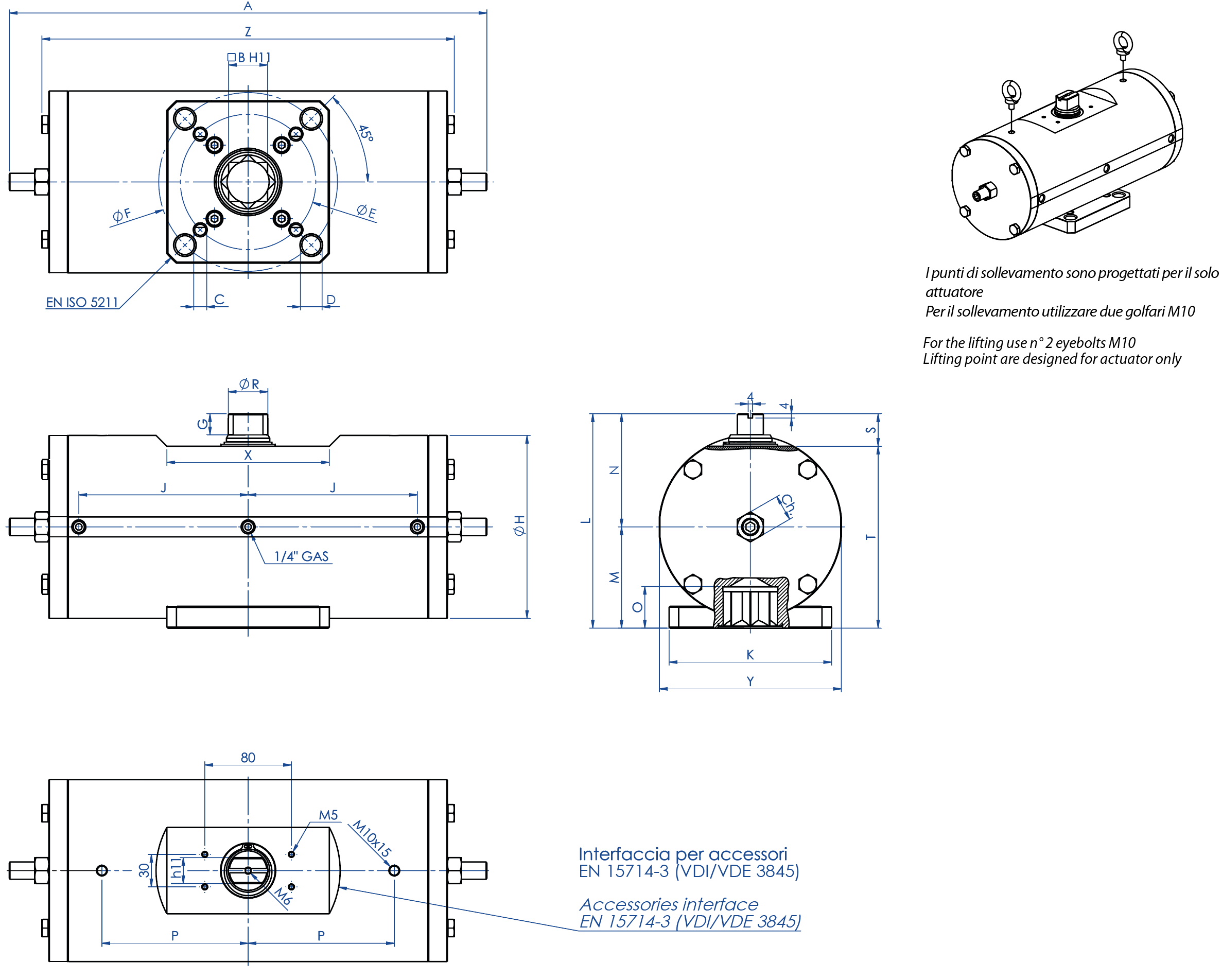

FICHA TÉCNICA

Código
GD0720416S
GD0960416S
GD1440424S
GD1440416S
GD1920416S

Juntas de repuesto
KGGSS123
KGGSS124KGGSS125
KGGSS125
KGGSS126

Medida
GD0720
F10/F12

GD0960
F12/F16

GD1440
F12

GD1440
F14

GD1920
F12/F16


A
401,5
441
524,8
524,8
562

B
27
36
36
36
46

C x fondo
M10x11,5
M12x20
M12x18
M16x18
M12x23

D x fondo
M12x11,5
M20x20
-
-
M20x23

ØE
102
125
125
140
125

ØF
125
165
-
-
165

G
19,5
19,5
19,5
19,5
18,5

ØH
156
169
188
188
211

I
22
24
27
27
32

J
138,5
156,3
179,5
179,5
192

K
115
150
130
130
150

L
178
198
216
216
237,7

M
78,5
93,5
101,5
101,5
114,7

N
99,5
104,5
114,5
114,5
123

O
29,5
38,5
38,5
38,5
48,5

P
116
135
160
160
160

ØR
31,8
36,5
41
41
46

S
30
30
30
30
30

T
148
168
186
186
207,7

X
150
150
150
150
150

Y
155
168
187
187
209

Z
345,8
381
433,8
433,8
469

Ch
24
24
30
30
30

Peso (kg)
30
40
50,5
50,5
73

Aire (dm3/ciclo) (l/ciclo)
3,7
4,8
7,7
7,7
10


COMPONENTES ACTUADOR NEUMÁTICO DOBLE Y SIMPLE EFECTO 316 POR BARRA

COMPONENTES ACTUADOR NEUMÁTICO EFECTO DOBLE Y SIMPLE 316 POR BARRA
Pos
Denominación
Cant.
Material
1Cilindro
1Acero inoxidable
2Pistón
2Aleación de aluminio
3Tapón
2Acero inoxidable
4Eje
1Acero inoxidable
5Horquilla
1Aleación de acero
6Brújula de deslizamiento
1Resina acetálica
7Anillo de soporte superior
1Resina acetálica
8Brújula de deslizamiento
1Resina acetálica
9Pasador elástico externo
1Aleación de acero
10Pasador elástico interno
1Aleación de acero
11Casquillo acero
2Aleación de acero
12Perno Giratorio
2Aleación de acero
13*Anillo de estanqueidad
2Poliuretano
14*Disco de soporte
4P.T.F.E. Lleno Carbografito
15*Junta tórica del pistón
2Goma de nitrilo
16Junta tórica del eje superior
1FKM
17Anillo de soporte externo
1Resina acetálica
18Arandela calce
1Acero inoxidable
19Anillo de retención
1Acero inoxidable
20Tira sup.infer.
1Resina acetálica
21Junta tórica del eje inferior
1FKM
22*Junta tórica del tapón
2NBR
23Tornillos
8Acero inoxidable
24Clavija de regulación
2Acero inoxidable
25Junta tórica regulación
2Goma de nitrilo
26Contratuerca
2Acero inoxidable
27Brida de fijación
1Acero inoxidable
28Tornillos
4Acero inoxidable
29*Junta tórica del tapón
4NBR
30Cilindro distanciador
2Acero inoxidable
31Muelle
2Aleación de acero
32Contenedor del muelle
2Aleación de aluminio
33Tornillo de prec. muelle
2Acero inoxidable
* Detalles del kit de repuesto

ESQUEMA DE FUNCIONAMIENTO ACTUADOR NEUMÁTICO GD

Diseños a la izquierda = válvula en posición abierta
Diseños a la derecha = válvula en posición cerrada


Esquema típico de conexión de aire
La puerta 2 está conectada con las cámaras laterales del cilindro: proporcionando aire presurizado en la puerta 2, el eje de transmisión del actuador de  Efecto Doble Estándar gira en sentido contrario a las agujas del reloj para abrirse. La puerta 4 está, por el contrario, conectada con la cámara intermedia y, cuando está bajo presión, el eje gira en el sentido de las agujas del reloj para cerrarse. El control remoto de la funcionalidad de la operatividad del actuador debe ser realizado mediante la conexión directa de la electroválvula en la interfaz estándar del actuador  VDE / VDI 3845 NAMUR, o bien mediante tubos acoplados a las puertas marcadas con los números 2 y 4 (conectados a un armario eléctrico separado).
De conformidad con el estándar internacional ISO 5599-2, la posición, ubicación, orientación y forma de las conexiones de las compuertas del aire del actuador deben ser claramente identificadas y marcadas con los números 2 y 4.

CAJA DE SEÑALIZACIÓN CON TOPE

OPERADOR MANUAL DE DESBLOQUEO

TOPES INDUCTIVOS NAMUR

TOPES INDUCTIVOS

POSICIONADOR ELECTRONEUMÁTICO (SEGURIDAD INTRÍNSECA)

POSICIONADOR NEUMÁTICO

TOPE DE PROXIMIDAD

TOPES ELECTROMECÁNICOS

TOPES NEUMÁTICOS

TOPES ANTIDEFLAGRANTES II2GD ExdIIC

Para más información consulte el Catálogo de Accesorios ACTUATECH.
