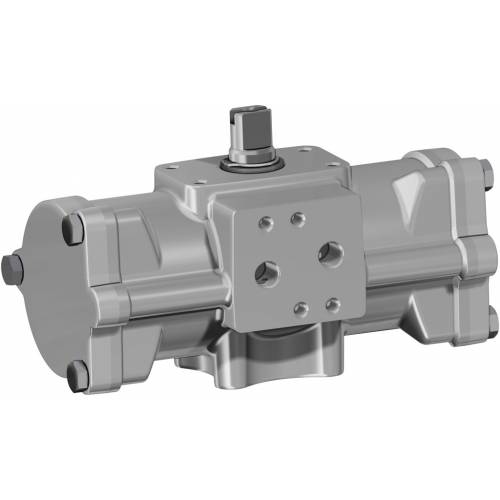

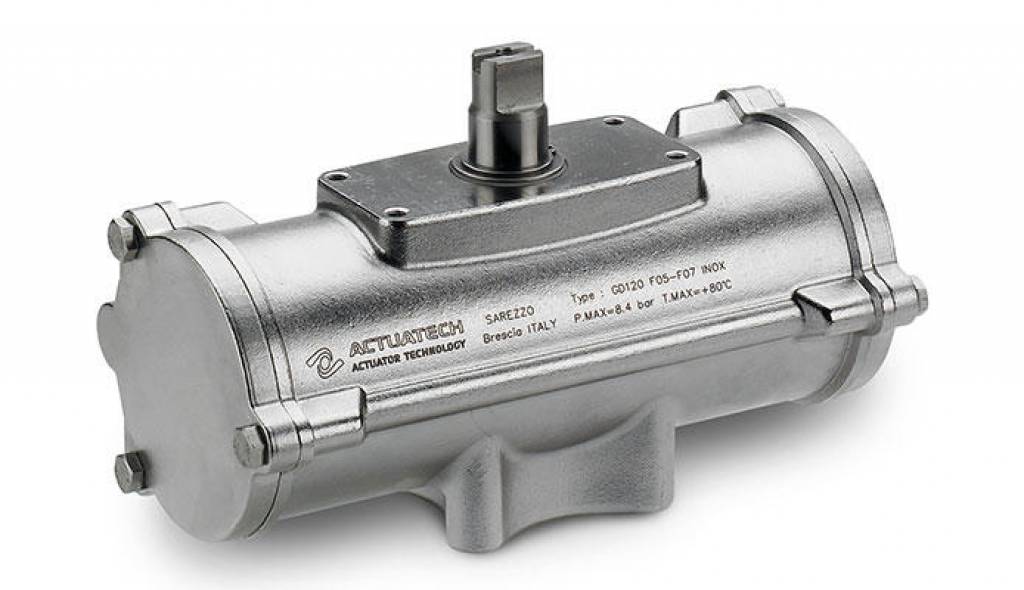

Actuador neumático efecto doble GD inox. CF8M microfundido

  • ventajas
  • características
  • dimensiones
  • materiales
  • especificaciones
  • accesorios
  • documentos
GD15-GD480

1. Bandas de sellado y deslizamiento energizadas autolubricantes
Menor fricción entre pistón y cilindro
Se evita el pegado de la junta al cilindro incluso después de largos períodos de parada

2. Ranura, casquillo y enchufes con acero con dureza mayor a 50 HRC
Mayor resistencia a las fuerzas presentes dentro del actuador

3. Fricción a la rodadura entre la ranura y el pistón
Menor fricción

4. Yugo escocés con fricción a la rodadura (transformación del movimiento lineal en movimiento rotatorio mediante pistón y eje sin engranajes)
Menor fricción entre pistón y eje con el consecuente menor desgaste de las piezas
Momento de torsión potenciado en fase de apertura y cierre
Menor espacio con respecto a los actuadores piñón y cremallera con el consecuente menor espacio necesario
Menor peso con respecto a los actuadores piñón y cremallera (-30% Kg/Nm) con los consecuentes ahorros en la realización de la estructura del sistema
Menor consumo de aire con respecto a los actuadores piñón y cremallera (-40% aire cm³/Nm doble efecto y -20% aire cm³/Nm simple efecto) con la consecuente menor carga de trabajo del compresor o posibilidad de uso de compresor con dimensiones reducidas

5. Cilindro laminado
Menor desgaste de las tiras energizadas gracias a la baja rugosidad de la superficie (0,15 micron Ra)

Interfaz para electroválvulas NAMUR integrada por el GD15
No requiere ninguna placa de bornes adicional

Proceso productivo totalmente realizado en ACTUATECH
Máximo control en todas las fases de elaboración

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional garantizado

DATOS TÉCNICOS
Par desde 15 Nm a 480 Nm
Brida de conexión: ISO 5211; F03 - F05 - F07 - F10
Cumple con EN 15714-3
Ángulo de rotación: 92° (-1°, +91°)
Momento de torsión: directamente proporcional a la presión de alimentación; ver tabla actuadores neumáticos GD catálogo general
In the code of standard version GD actuators, it is indicated the breakaway torque in Nm at 5,6 bar air supply.
De la medida GD 60 es posible el montaje directo de electroválvulas NAMUR en el actuador
Las medidas GD15-GD30 necesitan de la interfaz NAMUR
Versión ATEX de conformidad con la directiva 2014/34/UE

CONDICIONES DE EJERCICIO
Temperatura: desde -20°C a +80°C
Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado
En caso de lubricación, utilice aceite no detergente compatible con los materiales internos de la versión del actuador que se esté utilizando

GD15 ÷ GD30

GD60 ÷ GD480

FICHA TÉCNICA

Código
GD015516S
GD030516S
GD060516S
GD120516S
GD240516S
GD480516S

Juntas de repuesto
KGGSS112
KGGSS114
KGGSS116
KGGSS118
KGGSS120
KGGSS122

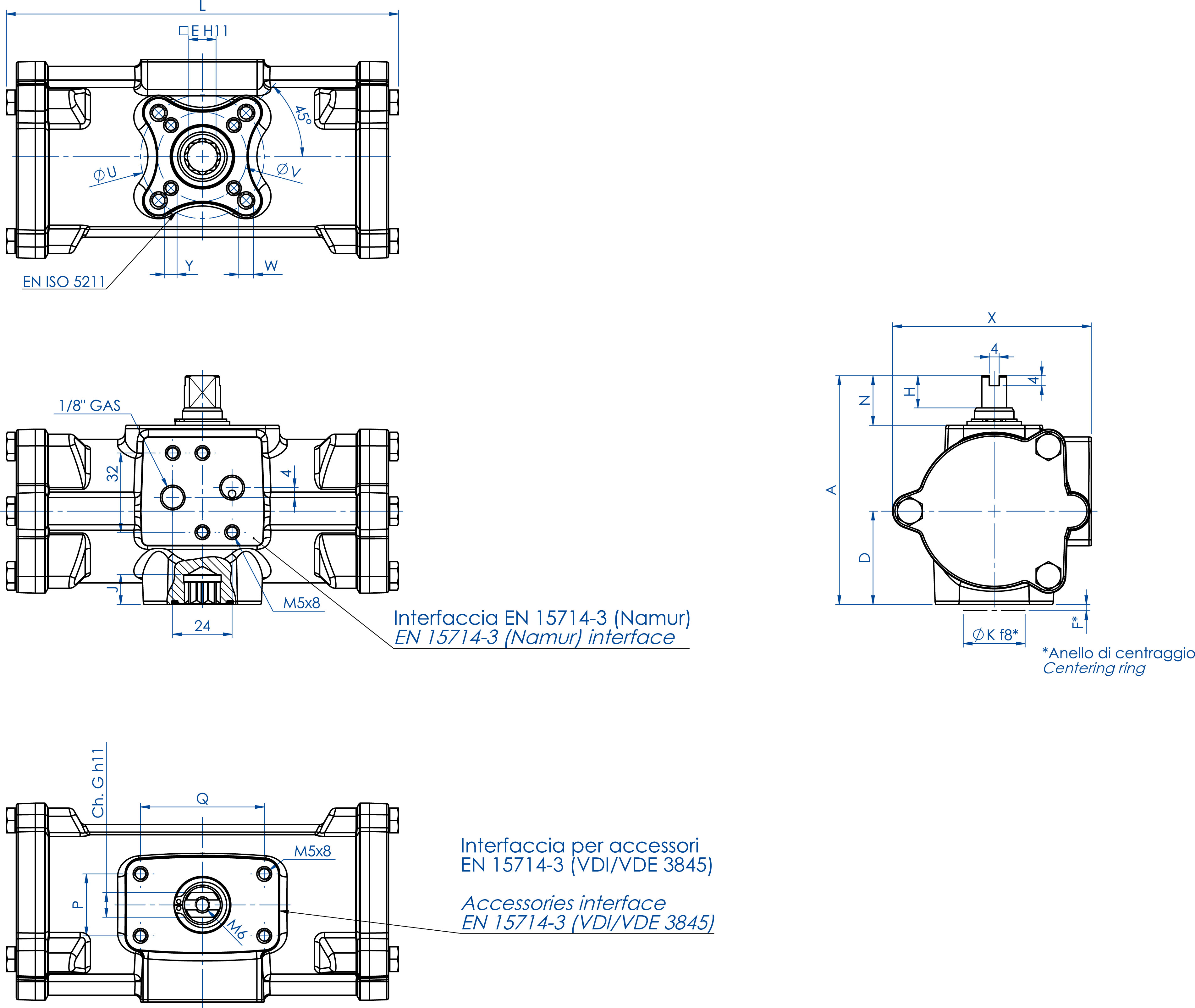

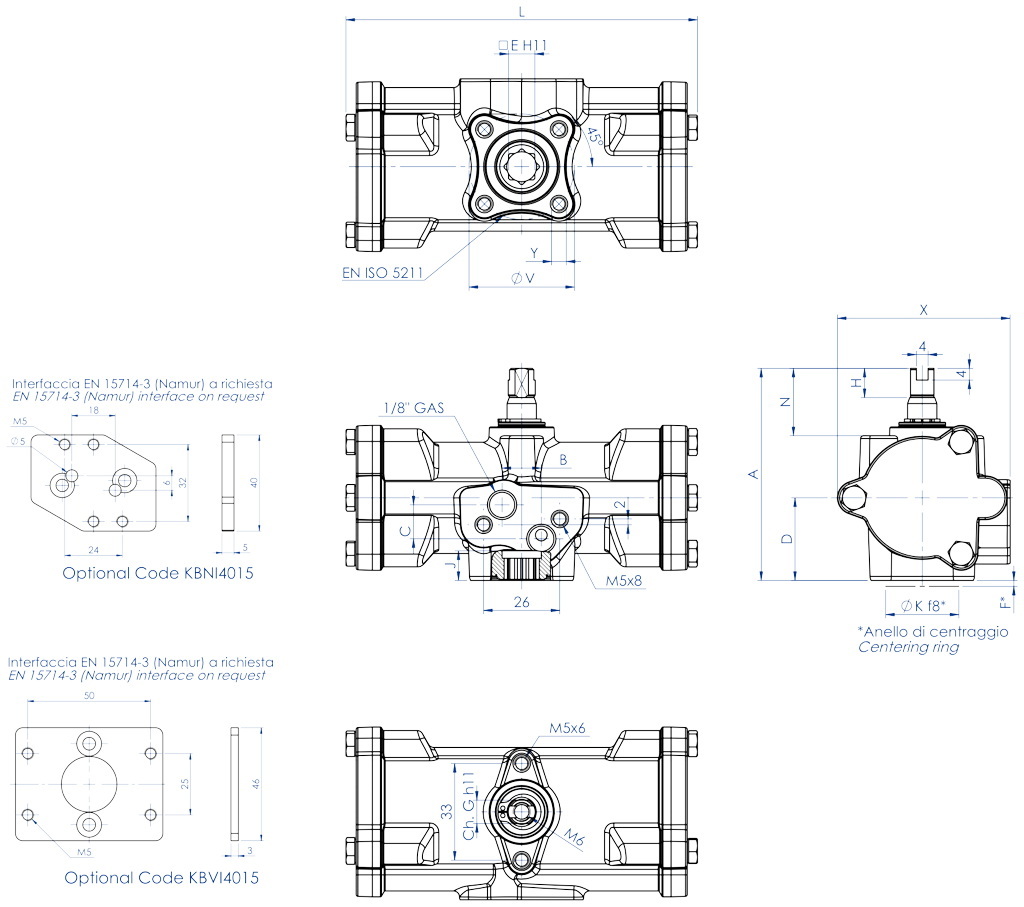

MedidaGD 15 F03
GD 30 F03
GD 60 F03-F05
GD 120 F05-F07
GD 240 F05-F07
GD 480 F07-F10

L mm.
120
134,6
158,4
192,9
246,8
298,4

A mm.
72,4
80,4
92,5
116,5
136,4
160

B mm.
13,4
11,6
-
-
-
-

C mm.
12
13
-
-
-
-

D mm.
28,2
32,7
37,7
46,2
56,2
68

E mm.
9
9
11
14
17
22

F mm.
2
2
2
3
3
3

Ch. G mm.
8
9
10
12
15
19

H mm.
10
10
13
13
17
19

N mm.
23
23
20
30
30
30

X mm.
59
68
80,3
94,4
117
139,7

J mm.
10,2
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
25
35
35
55

Q mm.
50
50
50
80
80
80

P mm.
25
25
25
30
30
30

ØU mm.
-
-
50
70
70
102

ØV mm.
36
36
36
50
50
70

Y x fondo mm
M5x9
M5x9
M5x9
M6x11
M6x11
M8x13

W x fondo mm
-
-
M6x11
M8x15
M8x13
M10x22

Aire dm³/ciclo
0,08
0,16
0,30
0,61
1,26
2,46

peso kg
0,8
1,2
1,8
3,3
5,6
9,5

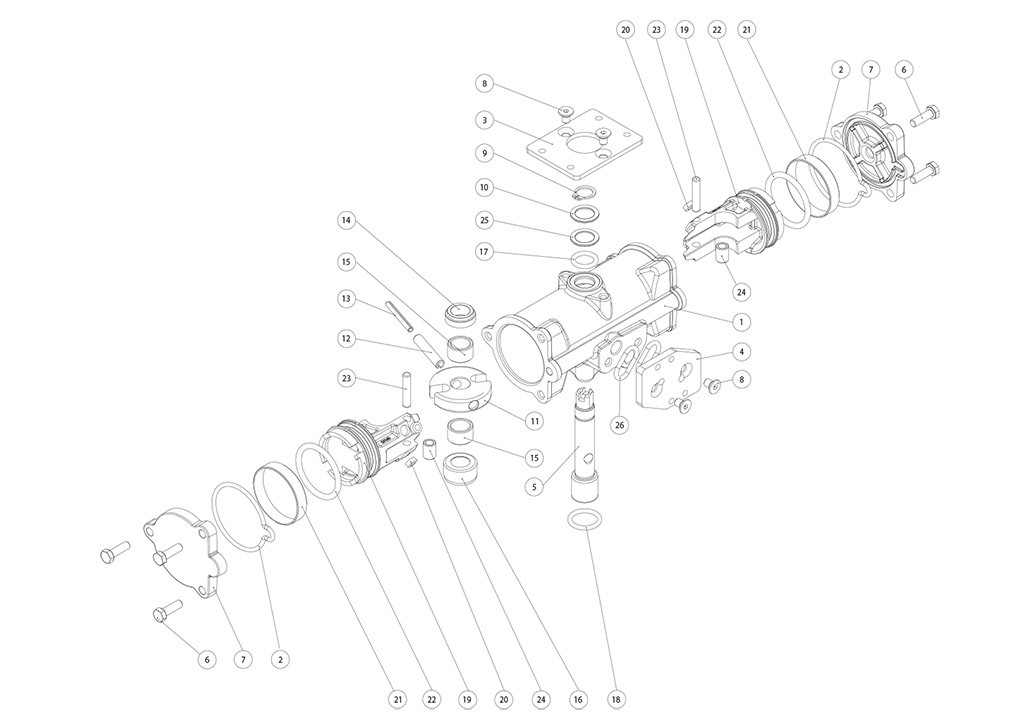

COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO GD CF8M MICROFUNDIDO MEDIDA: GD15-GD30

MATERIALES
Pos
Denominación
Cant.
Material
1
Cilindro
1
Acero inoxidable
2*
Cap Junta tórica
2
Goma de nitrilo
3
VDI/VDE Placa de bornes
1
Acero inoxidable
4
Placa de bornes NAMUR
1
Acero inoxidable
5
Eje
1
Acero inoxidable
6
Tornillos
6
Acero inoxidable
7
Tapón
2
Acero inoxidable
8
Tornillos
4
Acero inoxidable
9
Anillo de retención
1
Acero inoxidable
10
Arandela
1
Acero inoxidable
11
Horquilla
1
Aleación de acero
12
Pasador elástico externo
1
Aleación de acero
13
Pasador elástico interno
1
Aleación de acero
14
Soporte eje superior
1
Resina acetálica
15
Soporte brújula
2
Resina acetálica
16
Soporte eje inferior
1
Resina acetálica
17*
Junta tórica del eje superior
1
FKM
18*
Junta tórica del eje inferior
1
FKM
19
Pistón
2
Aleación de aluminio
20*
Soporte pistón
4
PTFE cargado carbo-grafito
21*
Anillo de estanqueidad
2
Poliuretano
22*
Junta tórica del pistón
2
Goma de nitrilo
23
Perno
2
Aleación de acero
24
Brújula
2
Aleación de acero
25*
Anillo de soporte externo
1
Resina acetálica
26
Junta tórica (opcional)
2
Goma de nitrilo
* Detalles del kit de repuesto

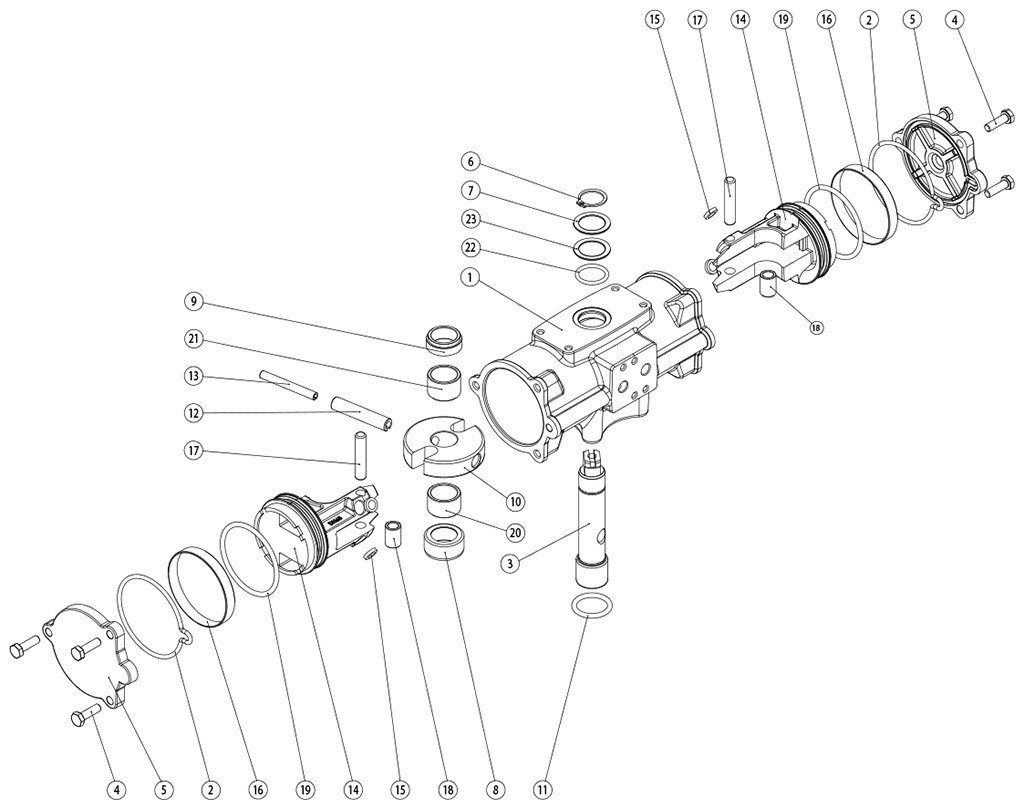

COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO GD CF8M MICROFUNDIDO MEDIDA: GD60-GD480

MATERIALES
Pos
Denominación
Cant.
Material
1
Cilindro
1
Acero inoxidable
2*
Tapón Junta tórica
2
Goma de nitrilo
3
Eje
1
Acero inoxidable
4
Tornillos
6
Acero inoxidable
5
Tapón
2
Acero inoxidable
6
Anillo de retención
1
Acero inoxidable
7
Arandela
1
Acero inoxidable
8
Soporte eje inferior
1
Resina acetálica
9
Soporte eje superior
1
Resina acetálica
10
Horquilla
1
Aleación de acero
11*
Junta tórica del eje inferior
1
FKM
12
Pasador elástico externo
1
Aleación de acero
13
Pasador elástico interno
1
Aleación de acero
14
Pistón
2
Aleación de aluminio
15*
Soporte pistón
4
PTFE cargado carbo-grafito
16*
Anillo de estanqueidad
2
Poliuretano
17
Perno
2
Aleación de acero
18
Brújula
2
Aleación de acero
19*
Junta tórica del pistón
2
Goma de nitrilo
20
Soporte brújula inferior
1
Resina acetálica
21
Soporte brújula superior
1
Resina acetálica
22*
Junta tórica del eje superior
1
FKM
23*
Anillo de soporte externo
1
Resina acetálica
* Detalles del kit de repuesto

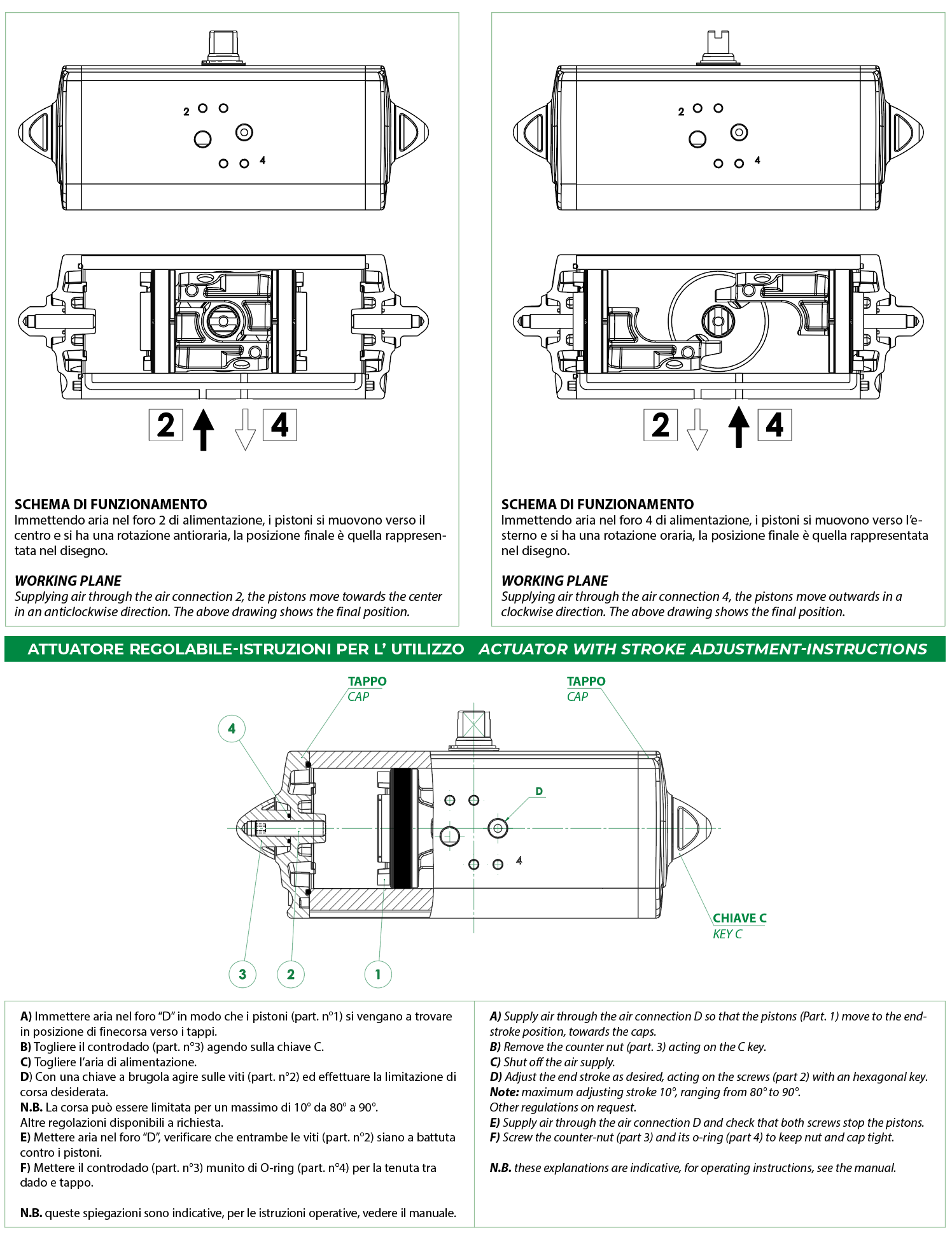

ESQUEMA DE FUNCIONAMIENTO ACTUADOR NEUMÁTICO GD

Diseños a la izquierda = válvula en posición abierta
Diseños a la derecha = válvula en posición cerrada


Esquema típico de conexión de aire
La puerta 2 está conectada con las cámaras laterales del cilindro: proporcionando aire presurizado en la puerta 2, el eje de transmisión del actuador de  Efecto Doble Estándar gira en sentido contrario a las agujas del reloj para abrirse. La puerta 4 está, por el contrario, conectada con la cámara intermedia y, cuando está bajo presión, el eje gira en el sentido de las agujas del reloj para cerrarse. El control remoto de la funcionalidad de la operatividad del actuador debe ser realizado mediante la conexión directa de la electroválvula en la interfaz estándar del actuador  VDE / VDI 3845 NAMUR, o bien mediante tubos acoplados a las puertas marcadas con los números 2 y 4 (conectados a un armario eléctrico separado).
De conformidad con el estándar internacional ISO 5599-2, la posición, ubicación, orientación y forma de las conexiones de las compuertas del aire del actuador deben ser claramente identificadas y marcadas con los números 2 y 4.

CAJA DE SEÑALIZACIÓN CON TOPE

OPERADOR MANUAL DE DESBLOQUEO

TOPES INDUCTIVOS NAMUR

TOPES INDUCTIVOS

POSICIONADOR ELECTRONEUMÁTICO (SEGURIDAD INTRÍNSECA)

POSICIONADOR NEUMÁTICO

TOPE DE PROXIMIDAD

TOPES ELECTROMECÁNICOS

TOPES NEUMÁTICOS

TOPES ANTIDEFLAGRANTES II2GD ExdIIC

Para más información consulte el Catálogo de Accesorios ACTUATECH.
