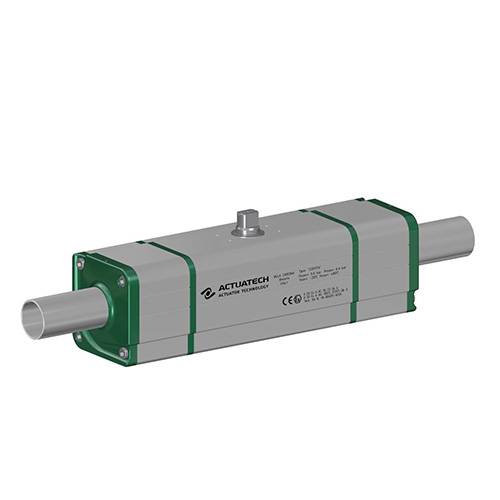

GDD Actuador neumático dosificador de aluminio

  • características
  • dimensiones
  • materiales
  • especificaciones
  • accesorios
  • documentos

DATOS TÉCNICOS
Ángulo de rotación dosificación: máx. 45°
Ángulo de rotación actuador: 92° (-1°, +91°)
Momento de torsión: ver tabla de los actuadores relativos
In the code of standard version GDD actuators, it is indicated the breakaway torque in Nm at 5,6 bar air supply.
Versión ATEX de conformidad con la directiva 2014/34/UE

CONDICIONES DE EJERCICIO
Temperatura: desde -20°C a +80°C
Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado
En caso de lubricación, utilice aceite no detergente compatible con los materiales internos de la versión del actuador que se esté utilizando

FICHA TÉCNICA
Código
GDD030401S
GDD030402S
GDD060401S
GDD060402S
GDD106401S
GDD240401S
GDD480401S
Medida
GDD30
F03-F05

GDD30
F04

GDD60
F04

GDD60
F05-F07

GDD106
F05-F07

GDD240
F07-F10

GDD480
F10-F12

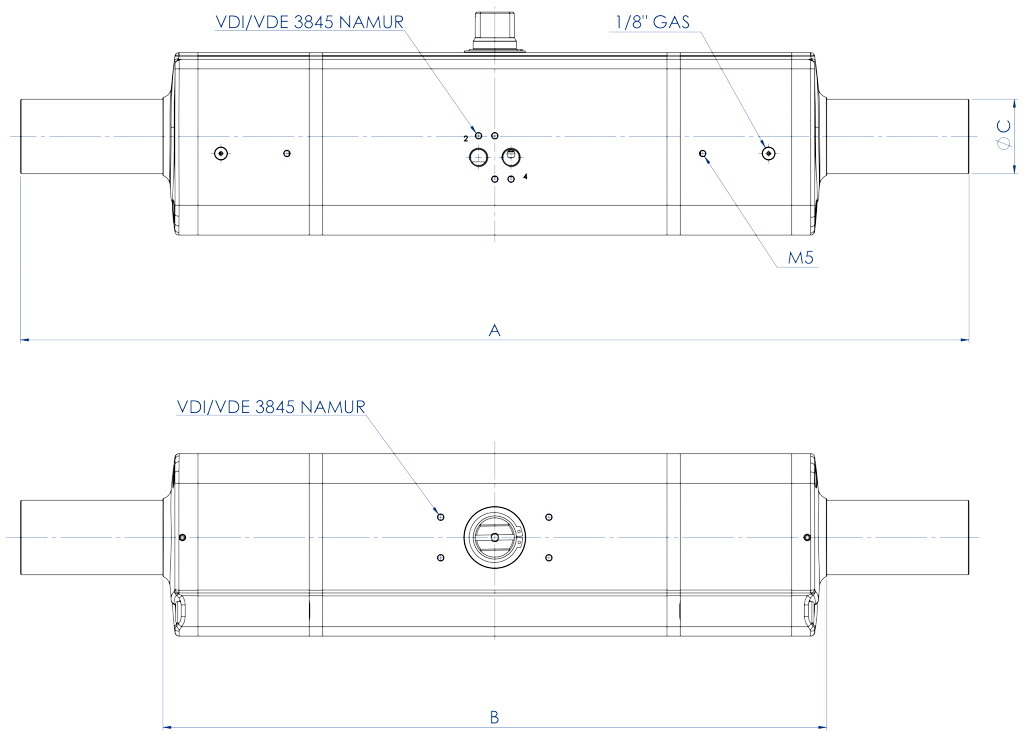

A [mm]
355
355
423
423
502
589
702
B [mm]
245
245
278
278
345
416
491
C [mm]
29
29
29
29
29
40
55
Recorrido total del aire (dm3/ciclo)
0,17
0,17
0,31
0,31
0,57
1,3
2,46
Recorrido parcial del aire (dm3/ciclo)
0,18
0,18
0,33
0,33
0,59
1,36
2,55
Peso [kg]1,8
1,8
2,8
2,8
4,7
8
14,3

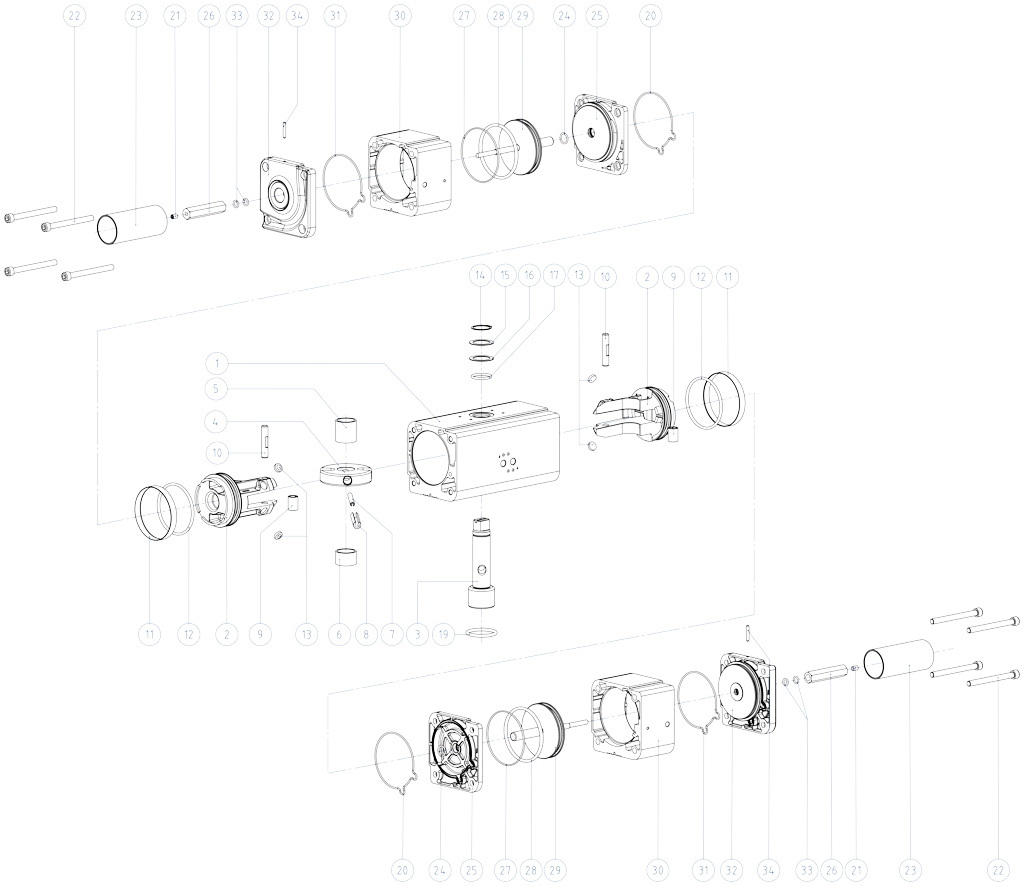

COMPONENTES ACTUADOR NEUMÁTICO DOSIFICADOR MEDIDAS: GDD30 - GDD480

MATERIALES
Pos
Denominación
Cant.
Material
1
Cilindro
1
Aleación de aluminio
2
Pistón
2
Aleación de aluminio
3
Eje
1
Acero inoxidable
4
Horquilla
1
Aleación de acero
5
Brújula deslizamiento de soporte
1
Resina acetálica
6
Brújula de deslizamiento
1
Resina acetálica
7
Pasador elástico interno
1
Aleación de acero
8
Pasador elástico externo
1
Aleación de acero
9
Casquillo acero
2
Aleación de acero
10
Perno
2
Aleación de acero
11
Anillo de estanqueidad
2
Poliuretano
12
Junta tórica del pistón
2
Goma de nitrilo
13
Disco de soporte
4
PTFE carg carbo-grafito
14
Anillo de retención
1
Acero inoxidable
15
Arandela calce
1
Acero inoxidable
16
Anillo de soporte externo
1
Resina acetálica
17
Junta tórica del eje superior
1
FKM
18
Anillo de centrado
1
Aleación de aluminio
19
Junta tórica inferior del eje
1
FKM
20
Junta tórica sellado del tapón
2
Goma de nitrilo
21
Clavija bloqueo regulación
2
Acero inoxidable
22
Tornillos
8
Acero inoxidable
23
Protección
2
Aleación de aluminio
24
Junta tórica int. tapón intermedio
2
FKM
25
Tapón intermedio
2
Aleación de aluminio
26
Contratuerca de regulación
2
Aleación de aluminio
27
Junta tórica ext. tapón intermedio
2
Goma de nitrilo
28
Junta tórica del pistón auxiliar
2
Goma de nitrilo
29
Pistón auxiliar
2
Aleación de aluminio
30
Cilindro auxiliar
2
Aleación de aluminio
31
Junta tórica del tapón final
2
Goma de nitrilo
32
Tapón final
2
Aleación de aluminio
33
Juntas tóricas internas tapón final
4
FKM
34
Clavija bloqueo protección
2
Acero inoxidable

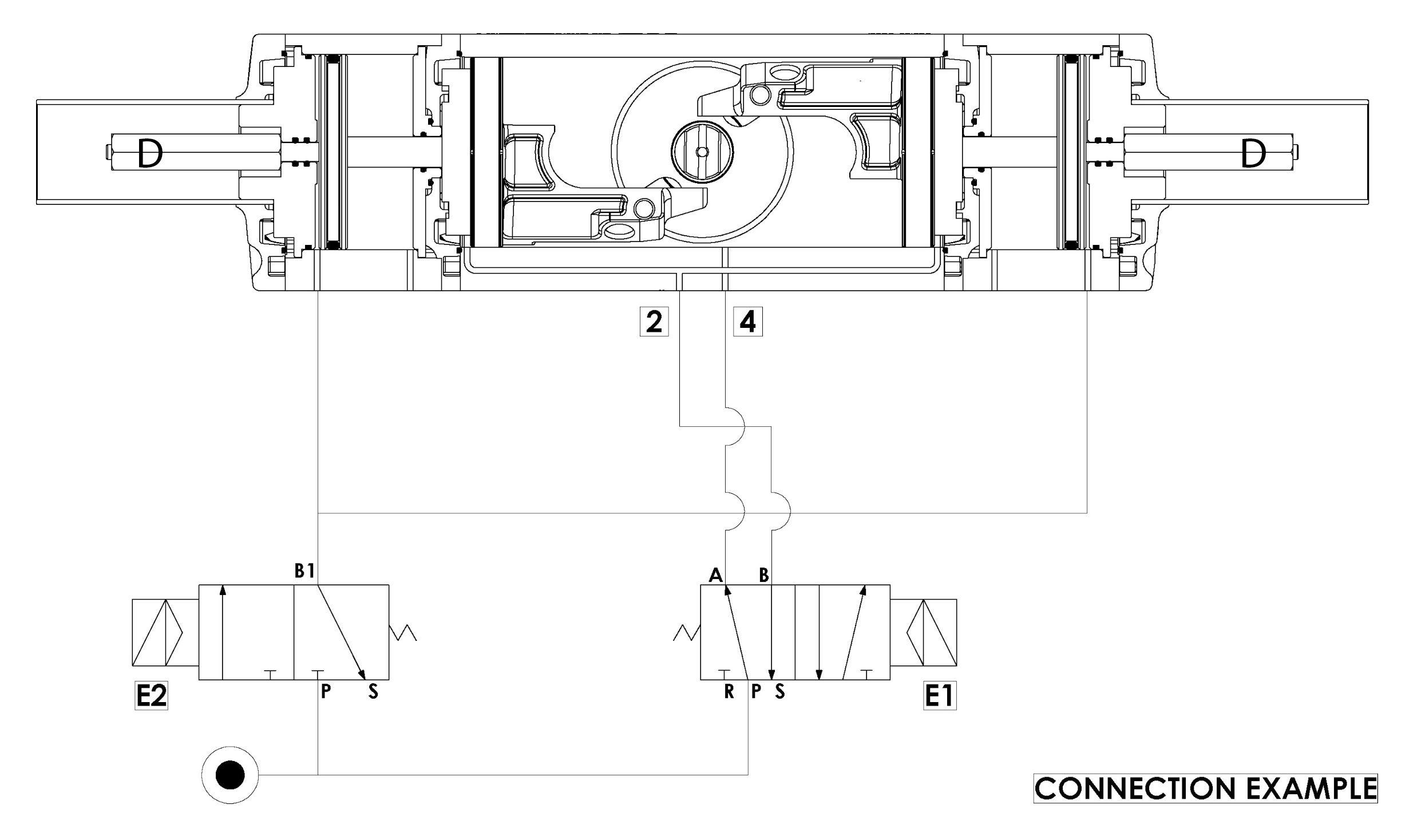

Esquema de funcionamiento

Condiciones generales de uso y principio funcionamiento

USO: Relleno-Dosificación de materiales líquidos o semisólidos a través del dispositivo de ponderación. Actuador de doble acción para dosificaciones gruesas o finas.
EJECUCIÓN: Según la norma EN ISO 5211, conforme a la norma EN 15714-3.
MÉTODO DE TRABAJO: El modelo base es el actuador ACTUATECH Double Acting. A este se le añaden dos cilindros dentro de los cuales los pistones, integrados a una varilla, la empujan longitudinalmente haciendo de tope a los pistones del actuador impidiendo así la completa rotación del mecanismo e incidiendo en la capacidad de carga total de la válvula. El dispositivo funciona a través de las dos electroválvulas E1 = 5/2; E2 =3/2. Donde E1 controla el actuador mientras E2 los dos cilindros externos. Con referencia a las electroválvulas en el diseño veamos algunos ejemplos:
 -con VÁLVULA TOTALMENTE CERRAD (0°) tendremos:
E1: A en presión B en la descarga E2: B1 en la descarga.
-Con VÁLVULA TOTALMENTE ABIERTA (90°) regulación gruesa tendremos:
E1: A en la descarga y B en presión; E2: B1 en la descarga.

Al alcanzar el valor previsto ej. 90% del llenado total del contenedor, la señal de grueso (válvula totalmente abierta) se excluye y el aire, pasando por E2 y posteriormente cambiando la posición de E1, alcanzando los pistones externos los cuales, al moverse, realizan el ángulo de cierre deseado, ej. 30° (regulación fina), provocando de este modo la reducción deseada de la capacidad de carga.

Con VÁLVULA ABIERTA ej. 30° regulación fina tendremos:
E1: A en presión B en la descarga E2: B1 en presión.

Esta posición intermedia y la correspondiente capacidad de carga de la válvula se reproducirá fielmente y con precisión en cada repetición del procedimiento.
N.B. la regulación deseada puede variar de 0° a 45° mediante la contratuerca D.
Cuando el valor teórico coincida con el efectivo, se excluirá la señal de regulación hasta que se encuentra en E2 (B1 en la descarga); el actuador empezará a moverse obteniendo de este modo el cierre total de la válvula. Con esto se debe tener en cuenta el procedimiento de Llenado-Dosificación.
EN CONCLUSIÓN: El dispositivo ACTUATECH puede estar instalado donde sea necesario proporcionar exactamente las mismas cantidades durante largos ciclos de trabajo.

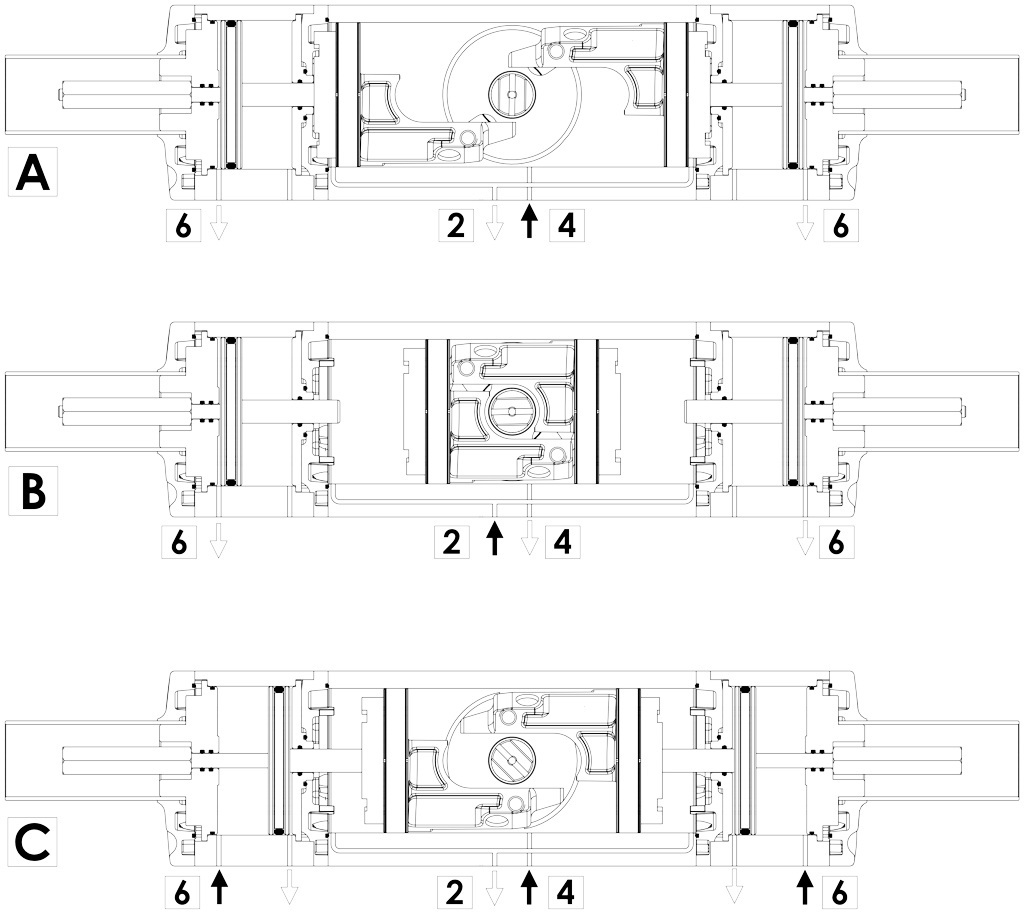

A. POSICIÓN TOTALMENTE CERRADA
En esta posición el actuador es alimentado en la puerta 4, con las puertas 2 y 6 en descarga.

B. POSICIÓN TOTALMENTE ABIERTA (aproximadamente 90º)
En esta posición el actuador es alimentado en la puerta 2, con las puertas 4 y 6 en descarga.

C. POSICIÓN INTERMEDIA (medida precisa)
En esta posición el actuador es alimentado simultáneamente en la puerta 6 y 4, con la puerta 2 en descarga. En este caso los pistones externos se moverán alcanzando el ángulo deseado; como consecuencia se reducirá el flujo total de la válvula.

CAJA DE SEÑALIZACIÓN CON TOPE

OPERADOR MANUAL DE DESBLOQUEO

TOPES INDUCTIVOS NAMUR

TOPES INDUCTIVOS

POSICIONADOR ELECTRONEUMÁTICO (SEGURIDAD INTRÍNSECA)

POSICIONADOR NEUMÁTICO

TOPE DE PROXIMIDAD

TOPES ELECTROMECÁNICOS

TOPES NEUMÁTICOS

TOPES ANTIDEFLAGRANTES II2GD ExdIIC

Para más información consulte el Catálogo de Accesorios ACTUATECH.
